4.12. 使用集群启动控制进行工作窃取

在开发 CUDA 应用程序时，处理可变数据和计算规模的问题是至关重要的。传统上，CUDA 开发者使用两种主要方法来确定要启动的内核线程块数量：每个线程块的固定工作量和固定数量的线程块。这两种方法各有优缺点。

每个线程块的固定工作量： 在这种方法中，线程块的数量由问题规模决定，而每个线程块完成的工作量保持不变。

这种方法的主要优点：

  • SM 间的负载均衡：当线程块运行时间表现出可变性，和/或线程块数量远大于 GPU 可同时执行的数量（导致长尾效应）时，这种方法允许 GPU 调度器在某些 SM 上运行比其他 SM 更多的线程块。
  • 抢占：GPU 调度器可以开始执行更高优先级的内核，即使它是在较低优先级内核已经开始执行后才启动的。这是通过在较低优先级内核的线程块完成时，调度更高优先级内核的线程块来实现的。一旦更高优先级内核执行完毕，调度器可以恢复执行较低优先级的内核。

固定数量的线程块： 这种方法通常实现为块步长或网格步长循环，线程块的数量不依赖于问题规模。相反，每个线程块完成的工作量是问题规模的函数。通常，线程块的数量基于执行内核的 GPU 上的 SM 数量以及期望的占用率。

这种方法的主要优点：

  • 减少线程块开销：这种方法不仅减少了分摊的线程块启动延迟，还最小化了与所有线程块间共享操作相关的计算开销。这些开销可能显著高于启动延迟开销。例如，在卷积内核中，用于计算卷积系数的序言（与线程块索引无关）由于线程块数量固定，可以减少计算次数，从而减少冗余计算。

集群启动控制是 NVIDIA Blackwell GPU 架构（计算能力 10.0）中引入的一项功能，旨在结合前两种方法的优点。它通过允许开发者取消线程块或线程块集群，为开发者提供了对线程块调度的更多控制。这种机制实现了工作窃取。工作窃取是并行计算中的一种动态负载均衡技术，空闲的处理器会主动从繁忙处理器的工作队列中“窃取”任务，而不是等待任务分配。

集群启动控制流程

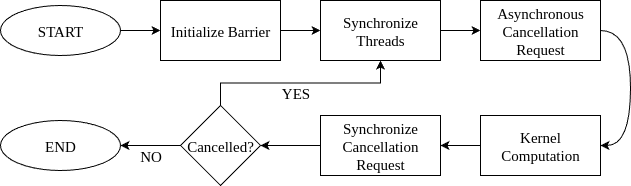

图 51 集群启动控制流程

通过集群启动控制，一个线程块会尝试取消另一个尚未开始执行的线程块的启动。如果取消请求成功，它将通过使用被取消线程块的索引来执行任务，从而“窃取”其工作。如果没有更多可用的线程块索引，或者由于其他原因（例如调度了更高优先级的内核），取消操作将失败。在后一种情况下，如果线程块在取消失败后退出，调度器可以开始执行更高优先级的内核，之后将继续调度当前内核的剩余线程块执行。上面的图表展示了此过程的执行流程。 下表总结了三种方法的优缺点：

固定每个线程块的工作量 固定线程块数量 集群启动控制
减少开销 \(\textcolor{red}{\textbf{X}}\) \(\textcolor{lime}{\textbf{V}}\) \(\textcolor{lime}{\textbf{V}}\)
抢占 \(\textcolor{lime}{\textbf{V}}\) \(\textcolor{red}{\textbf{X}}\) \(\textcolor{lime}{\textbf{V}}\)
负载均衡 \(\textcolor{lime}{\textbf{V}}\) \(\textcolor{red}{\textbf{X}}\) \(\textcolor{lime}{\textbf{V}}\)

4.12.1. API 详情

通过集群启动控制 API 取消一个线程块是异步完成的，并使用共享内存屏障进行同步，其编程模式类似于异步数据拷贝。

该 API 通过 libcu++ 提供，包含：

  • 一条请求指令，将编码后的取消结果写入一个 shared 变量。
  • 解码指令，用于提取成功/失败状态以及被取消的线程块索引。

请注意，集群启动控制操作被建模为异步代理操作（参见异步线程与异步代理）。

4.12.1.1. 线程块取消

使用集群启动控制的首选方式是从单个线程发起，即一次一个请求。

取消过程包含五个步骤：

  • 设置阶段（步骤 1-2）：声明并初始化取消结果和同步变量。

  • 工作窃取循环（步骤 3-5）：重复执行以请求、同步和处理取消结果。

  • 声明用于线程块取消的变量：

    __shared__ uint4 result ; // 请求结果。
__shared__ uint64_t bar ; // 同步屏障。
int phase = 0 ; // 同步屏障阶段。

  • 使用单个到达计数初始化共享内存屏障：
    if ( cg :: thread_block :: thread_rank () == 0 )
    ptx :: mbarrier_init ( & bar , 1 );
__syncthreads ();
  • 由单个线程提交异步取消请求并设置事务计数：
    if ( cg :: thread_block :: thread_rank () == 0 ) {
    cg :: invoke_one ( cg :: coalesced_threads (), [ & ](){
        ptx :: clusterlaunchcontrol_try_cancel ( & result , & bar );
    });
    ptx :: mbarrier_arrive_expect_tx ( ptx :: sem_relaxed , ptx :: scope_cta , ptx :: space_shared , & bar , sizeof ( uint4 ));
}
    注意 由于线程块取消是一条统一指令，建议在 invoke_one 线程选择器内部提交。这允许编译器优化掉剥离循环。
  • 同步（完成）异步取消请求：
    while ( ! ptx :: mbarrier_try_wait_parity ( & bar , phase )) {}
phase ^= 1 ;
  • 检索取消状态和被取消的线程块索引：
    bool success = ptx :: clusterlaunchcontrol_query_cancel_is_canceled ( result );
if ( success ) {
    // 对于 1D/2D 线程块，不需要全部三个：
    int bx = ptx :: clusterlaunchcontrol_query_cancel_get_first_ctaid_x ( result );
    int by = ptx :: clusterlaunchcontrol_query_cancel_get_first_ctaid_y ( result );
    int bz = ptx :: clusterlaunchcontrol_query_cancel_get_first_ctaid_z ( result );
}
  • 确保异步代理与通用代理之间的共享内存操作可见性，并防止工作窃取循环迭代间的数据竞争。

4.12.1.2. 线程块取消的约束

这些约束与失败的取消请求相关：

  • 在观察到先前失败的请求后，提交另一个取消请求是未定义行为。在下面的两个代码示例中，假设第一个取消请求失败，只有第一个示例表现出未定义行为。第二个示例是正确的，因为在取消请求之间没有观察操作： 无效代码：
    // 第一个请求：
ptx::clusterlaunchcontrol_try_cancel(&result0, &bar0);
// 第一个请求查询：
[此处为同步 bar0 的代码。]
bool success0 = ptx::clusterlaunchcontrol_query_cancel_is_canceled(result0);
assert(!success0); // 观察到失败；第二次取消将无效。
// 第二个请求 - 下一行是未定义行为：
ptx::clusterlaunchcontrol_try_cancel(&result1, &bar1);
    有效代码：
    // 第一个请求：
ptx::clusterlaunchcontrol_try_cancel(&result0, &bar0);
// 第二个请求：
ptx::clusterlaunchcontrol_try_cancel(&result1, &bar1);
// 第一个请求查询：
[此处为同步 bar0 的代码。]
bool success0 = ptx::clusterlaunchcontrol_query_cancel_is_canceled(result0);
assert(!success0); // 观察到失败；第二次取消是有效的。
  • 检索失败取消请求的线程块索引是未定义行为。
  • 不建议从多个线程提交取消请求。这会导致多个线程块被取消，并且需要仔细处理，例如：
    • 每个提交线程必须提供一个唯一的 __shared__ 结果指针以避免数据竞争。
    • 如果使用相同的屏障进行同步，则必须相应地调整到达计数和事务计数。

4.12.2. 示例：向量标量乘法

在以下小节中，我们通过一个向量标量乘法内核来演示使用集群启动控制的工作窃取。我们展示了同一问题的两个变体：一个使用线程块，另一个使用线程块集群。

4.12.2.1. 用例：线程块

下面的三个内核演示了向量标量乘法 \(\overline{v} := \alpha \overline{v}\) 的每个线程块固定工作量、固定线程块数量和集群启动控制方法。

  • 每个线程块固定工作量：
    __global__ void kernel_fixed_work(float* data, int n) {
    // 前导部分：
    float alpha = compute_scalar();
    // 计算部分：
    int i = blockIdx.x * blockDim.x + threadIdx.x;
    if (i < n)
        data[i] *= alpha;
}
// 启动：
kernel_fixed_work<<<1024, (n + 1023) / 1024>>>(data, n);
  • 固定线程块数量：
    __global__ void kernel_fixed_blocks(float* data, int n) {
    // 前导部分：
    float alpha = compute_scalar();
    // 计算部分：
    int i = blockIdx.x * blockDim.x + threadIdx.x;
    while (i < n) {
        data[i] *= alpha;
        i += gridDim.x * blockDim.x;
    }
}
// 启动：
kernel_fixed_blocks<<<1024, SM_COUNT>>>(data, n);
  • 集群启动控制：
    #include <cooperative_groups.h>
#include <cuda/ptx>
namespace cg = cooperative_groups;
namespace ptx = cuda::ptx;

__global__ void kernel_cluster_launch_control(float* data, int n) {
    // 集群启动控制初始化：
    __shared__ uint4 result;
    __shared__ uint64_t bar;
    int phase = 0;
    if (cg::thread_block::thread_rank() == 0)
        ptx::mbarrier_init(&bar, 1);

    // 序言：
    float alpha = compute_scalar(); // 此代码片段未显示设备函数。

    // 工作窃取循环：
    int bx = blockIdx.x; // 假设为一维 x 轴线程块。
    while (true) {
        // 保护 result 在下次迭代中不被覆盖，
        // （同时确保在第一次迭代时完成屏障初始化）：
        __syncthreads();

        // 取消请求：
        if (cg::thread_block::thread_rank() == 0) {
            // 在异步代理中获取 result 的写入权限：
            ptx::fence_proxy_async_generic_sync_restrict(ptx::sem_acquire, ptx::space_cluster, ptx::scope_cluster);
            cg::invoke_one(cg::coalesced_threads(), [&](){
                ptx::clusterlaunchcontrol_try_cancel(&result, &bar);
            });
            ptx::mbarrier_arrive_expect_tx(ptx::sem_relaxed, ptx::scope_cta, ptx::space_shared, &bar, sizeof(uint4));
        }

        // 计算：
        int i = bx * blockDim.x + threadIdx.x;
        if (i < n)
            data[i] *= alpha;

        // 取消请求同步：
        while (!ptx::mbarrier_try_wait_parity(ptx::sem_acquire, ptx::scope_cta, &bar, phase)) {}
        phase ^= 1;

        // 取消请求解码：
        bool success = ptx::clusterlaunchcontrol_query_cancel_is_canceled(result);
        if (!success)
            break;
        bx = ptx::clusterlaunchcontrol_query_cancel_get_first_ctaid_x<int>(result);

        // 向异步代理释放 result 的读取权限：
        ptx::fence_proxy_async_generic_sync_restrict(ptx::sem_release, ptx::space_shared, ptx::scope_cluster);
    }
}

// 启动：
kernel_cluster_launch_control<<<1024, (n + 1023) / 1024>>>(data, n);

4.12.2.2. 用例：线程块集群

对于线程块集群的情况，线程块取消步骤与非集群设置中的步骤相同，仅需进行微调。与非集群情况一样，不建议从集群内的多个线程提交取消请求，因为这将尝试取消多个集群。

  • 取消请求由单个集群线程提交。
  • 每个集群的线程块的共享内存结果将接收到相同的（编码后的）被取消线程块索引值（即，结果值被多播）。所有线程块接收到的结果对应于集群内的本地块索引 {0, 0, 0}。因此，集群内的线程块需要加上本地块索引。
  • 同步由每个集群的线程块使用本地 __shared__ 内存屏障执行。屏障操作必须使用 ptx::scope_cluster 作用域执行。
  • 在集群情况下取消需要所有线程块都存在。 用户可以通过使用同步 API 中的 cg::cluster_group::sync() 来确保所有线程块都在运行。

下面的内核演示了使用线程块集群的集群启动控制方法。

#include <cooperative_groups.h>
#include <cuda/ptx>

namespace cg = cooperative_groups;
namespace ptx = cuda::ptx;

__global__ __cluster_dims__(2, 1, 1)
void kernel_cluster_launch_control (float* data, int n)
{
    // 集群启动控制初始化：
    __shared__ uint4 result;
    __shared__ uint64_t bar;
    int phase = 0;

    if (cg::thread_block::thread_rank() == 0) {
        ptx::mbarrier_init(&bar, 1);
        ptx::fence_mbarrier_init(ptx::sem_release, ptx::scope_cluster); // CGA 级别栅栏。
    }

    // 序言：
    float alpha = compute_scalar(); // 设备函数，本代码片段未显示。

    // 工作窃取循环：
    int bx = blockIdx.x; // 假设为一维 x 轴线程块。

    while (true) {
        // 保护 result 在下次迭代中不被覆盖，
        // （同时确保所有线程块在第一次迭代时都已启动）：
        cg::cluster_group::sync();

        // 由单个集群线程发出的取消请求：
        if (cg::cluster_group::thread_rank() == 0) {
            // 在异步代理中获取 result 的写入权限：
            ptx::fence_proxy_async_generic_sync_restrict(ptx::sem_acquire, ptx::space_cluster, ptx::scope_cluster);

            cg::invoke_one(cg::coalesced_threads(), [&](){ptx::clusterlaunchcontrol_try_cancel_multicast(&result, &bar);});
        }

        // 每个线程块跟踪取消完成情况：
        if (cg::thread_block::thread_rank() == 0)
            ptx::mbarrier_arrive_expect_tx(ptx::sem_relaxed, ptx::scope_cluster, ptx::space_shared, &bar, sizeof(uint4));

        // 计算：
        int i = bx * blockDim.x + threadIdx.x;
        if (i < n)
            data[i] *= alpha;

        // 取消请求同步：
        while (!ptx::mbarrier_try_wait_parity(ptx::sem_acquire, ptx::scope_cluster, &bar, phase))
        {}
        phase ^= 1;

        // 取消请求解码：
        bool success = ptx::clusterlaunchcontrol_query_cancel_is_canceled(result);
        if (!success)
            break;

        bx = ptx::clusterlaunchcontrol_query_cancel_get_first_ctaid_x<int>(result);
        bx += cg::cluster_group::block_index().x; // 添加本地偏移量。

        // 向异步代理释放 result 的读取权限：
        ptx::fence_proxy_async_generic_sync_restrict(ptx::sem_release, ptx::space_shared, ptx::scope_cluster);
    }
}

// 启动：kernel_cluster_launch_control<<<1024, (n + 1023) / 1024>>>(data, n);
